Sinusmodell for elektrisk spenning

Tabellen nedenfor viser elektrisk spenning målt i en stikkontakt i Norge.

Sekunder ( $t$ )	0,0020	0,0050	0,0070	0,0100	0,0130	0,0150	0,0180	0,0200
Målt spenning ( $U$ )	189	323	259	$- 2,12$	$- 261$	$- 327$	$- 189$	$3,52$

Krever PC

Bestem en modell $U$ for spenningen $U (t)$ volt (V) i stikkontakten $t$ sekunder etter at målingene startet.

Kalkulator + svaret på tidligere oppgave

På hvilke tidspunkter i løpet av de første $0,0200$ sekundene er spenningen 230 V ifølge modellen?

Nettspenningen i Norge (den elektriske spenningen i vanlige stikkontakter) er 230 V.

Truls lurer på om målingene som er gjort, kan være riktige. Han finner ut at spenningen i kontakten er en vekselspenning. Det betyr at spenningen varierer periodisk med tiden. Når spenningen oppgis å være 230 V, er dette noe som kalles effektivverdien til spenningen og er gitt ved

U_{effektiv} = \sqrt{\frac{1}{T} \int_{0}^{T} {(U (t))}^{2} d t}

der $T$ er perioden til funksjonen $U$ .

Kalkulator + svaret på tidligere oppgave

Bruk modellen fra oppgave a og formelen ovenfor til å hjelpe Truls med å avgjøre om målingene kan være riktige.

Fasit

$U (t) \approx 323 \sin (100 π t)$

$t \approx 0,0025 s$ og $t \approx 0,0075 s$

$U_{effektiv} = \frac{323}{\sqrt{2}} \approx 229 V \approx 230 V$ — målingene er riktige

Løsningsforslag

Vi legger inn datapunktene i GeoGebra og bruker RegSin til å finne en sinusmodell:

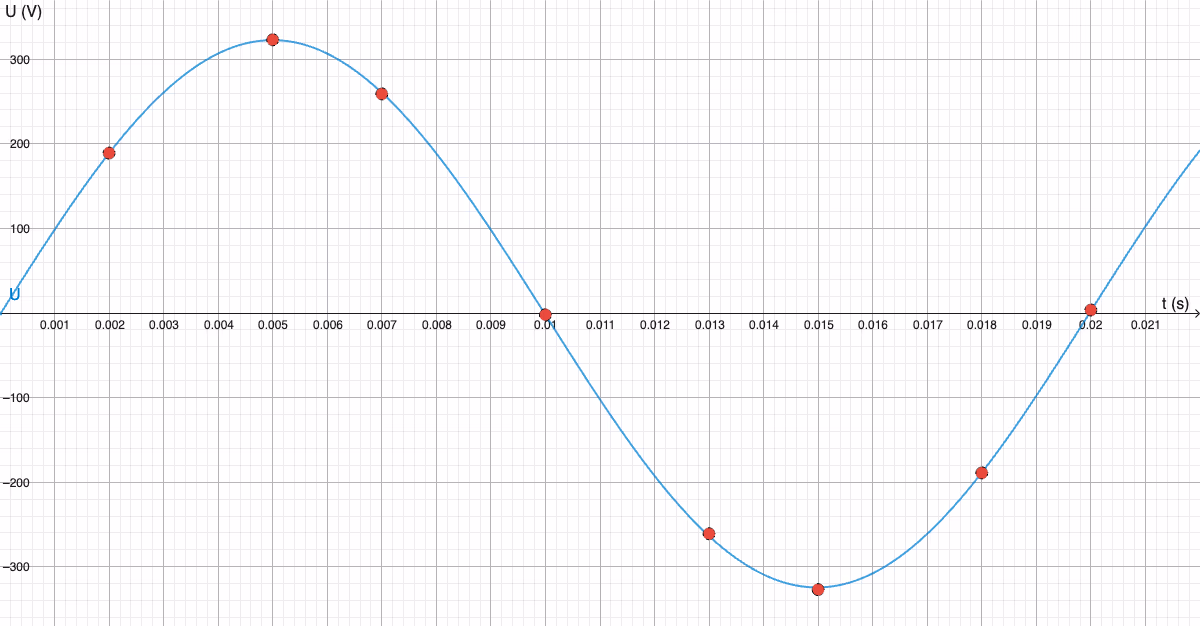

Regresjonsmodell og datapunkter for oppgave 2-2a

RegSin gir

U (t) \approx 323,47 \cdot \sin (314,81 \cdot t - 0,003) - 0,91

Siden fasevinkelen ( $- 0,003$ ) og konstantleddet ( $- 0,91$ ) er svært nær null, og $314,81 \approx 100 π$ , forenkler vi til

U (t) \approx 323 \cdot \sin (100 π t)

Modellen $U (t) \approx 323 \sin (100 π t)$ beskriver spenningen godt.

Vi løser $U (t) = 230$ :

323 \sin (100 π t) = 230 ⟹ \sin (100 π t) = \frac{230}{323} \approx 0,7121

100 π t = \arcsin (0,7121) \approx 0,789 rad eller 100 π t = π - 0,789 \approx 2,353 rad

t_{1} = \frac{0,789}{100 π} \approx 0,0025 s, t_{2} = \frac{2,353}{100 π} \approx 0,0075 s

Spenningen er $230 V$ ved $t \approx 0,0025 s$ og $t \approx 0,0075 s$ .

Vi bruker modellen $U (t) = 323 \sin (100 π t)$ med periode $T = 0,0200 s$ :

\begin{matrix} U_{effektiv} & = \sqrt{\frac{1}{T} \int_{0}^{T} {[U (t)]}^{2} d t} \\ = \sqrt{\frac{1}{T} \int_{0}^{T} 323^{2} \sin^{2} (100 π t) d t} \end{matrix}

Siden $\int_{0}^{T} \sin^{2} (ω t) d t = \frac{T}{2}$ for en hel periode:

U_{effektiv} = \sqrt{\frac{323^{2}}{T} \cdot \frac{T}{2}} = \frac{323}{\sqrt{2}} \approx 228,5 \approx 229 V

Effektivverdien er $\approx 229 V \approx 230 V$ , som stemmer godt med at nettspenningen i Norge er 230 V. Målingene kan være riktige.

Sensorveiledning

Oppgaven gir til sammen 6 poeng

Kandidaten må ha en trigonometrisk funksjon for å få full uttelling.

Kandidater som bare finner én av løsningene kan få 1 poeng.

For å få full uttelling må konklusjonen støttes opp med beregninger.

Oppgavedata

Hentet fra: R2 H2025, del 2, oppgave 2
Del: Del 2, alle hjelpemidler — les om hjelpemidler
Hjelpemidler: Kalkulator
CAS
Graftegner og regneark
Lærebok, formelsamling og egne notater
Ikke åpent internett, kommunikasjon med andre eller kunstig intelligens.
Kategori: 2
Vanskegrad: 3
Poeng: 6
Temaer: Regresjon, Trigonometri, Integrasjon
Kompetansemål: Utforske egenskaper ved radianer og trigonometriske funksjoner og identiteter og anvende disse egenskapene til å løse praktiske problemer
Gi eksempler på ulike situasjoner som kan modelleres ved å bruke ulike matematiske funksjoner, og modellere og analysere slike situasjoner ved å bruke reelle datasett
