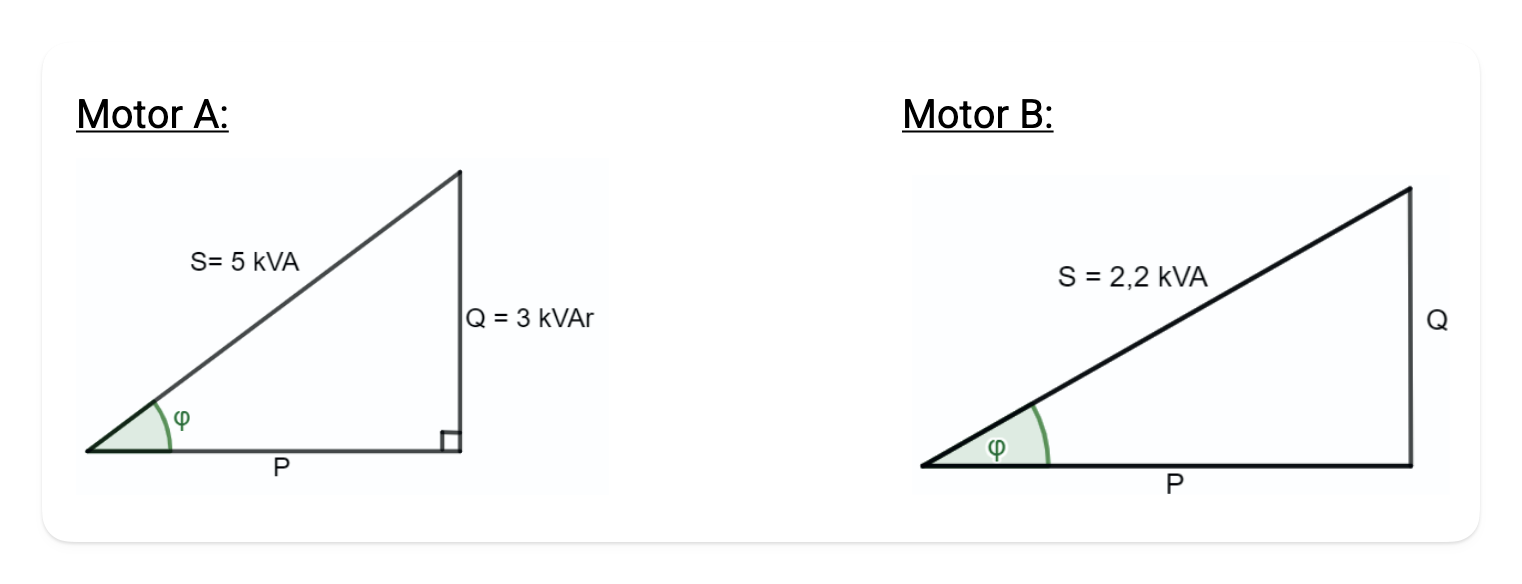

Felix får se to effektdiagrammer for to ulike enfase-elmotorer. Hvert diagram er en grafisk framstilling av de tre effektene som en elmotor har:

• $S$ er tilsynelatende effekt (VA)
• $P$ er aktiv effekt (W)
• $Q$ er reaktiv effekt (VAr)

Felix stiller seg selv noen spørsmål om de ulike motorene:

Felix får vite for motor $B$ er $\sin \varphi =\mathrm{0,5}$.

Gjør beregninger og vurderinger, og svar på de spørsmålene som Felix stiller.

Fasit

1. $P=4\mathrm{kW}$
2. $Q=\mathrm{1,1}\mathrm{kVAr}$

Løsningsforslag

\frac{Q}{S}&=\frac{1}{2} \ Q &= \frac{1}{2}\cdot S \ Q &= S / 2 \ Q &= \frac{2{,}2}{2}\ Q &= 1{,}1 \mathrm{~kVAr} \end{aligned}$$

Den reaktive effekten $Q$ er 1,1 kVAr.

Sensorveiledning

Oppgaven gir til sammen 2 poeng

Sensor kan gi 1 poeng hvis kandidaten viser en del kompetanse, for eksempel ved å svare riktig på ett av spørsmålene, enten i grønn eller blå boks, eller ved å svare riktig på begge spørsmålene uten å vise framgangsmåten godt nok, eller ved å sette opp riktige regnestykker og gjøre regnefeil. For 2 poeng kreves riktige svar med begrunnelse for begge boksene.
