Strøm og virkningsgrad elektromotor

En terrassevarmer er merket med $P = 1725 W$ og $U = 230 V$ .

Formelen for effekt for en slik terrassevarmer er

P = U \cdot I

$P$ er effekten i watt, $U$ er spenningen i volt, og $I$ er strømstyrken i ampere.

Kalkulator

Hvor mye strøm ( $I$ ) går det gjennom denne terrassevarmeren?

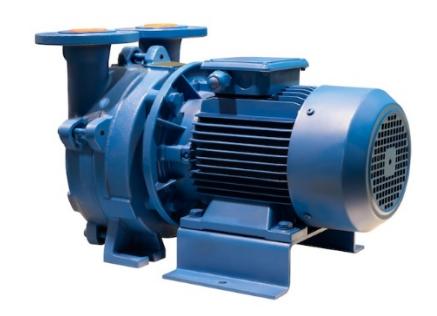

Elektromotoren under er koblet til et trefasenett.

Elektromotor i trefasenett

Formelen for tilført effekt $(P_{t})$ er $P_{t} = \sqrt{3} \cdot U \cdot I \cdot \cos φ$

Formelen for virkningsgraden til en elektromotor er

η = \frac{P_{a}}{P_{t}}

Kalkulator

Bruk de oppgitte formlene og finn $\cos φ$ dersom $η =,8$ , $U = 230 V$ , $I = 5 A$ og $P_{a} = 920 W$ .

Fasit

$I = 7,5 A$

$\cos φ \approx 0,58$

Løsningsforslag

Vi løser $P = U \cdot I$ for $I$ :

I = \frac{P}{U} = \frac{1725}{230} = 7,5 A

Vi bruker de to formlene. Først finner vi tilført effekt fra virkningsgraden:

η = \frac{P_{a}}{P_{t}} ⟹ P_{t} = \frac{P_{a}}{η} = \frac{920}{0,8} = 1150 W

Deretter setter vi inn i formelen for tilført effekt og løser for $\cos φ$ :

\begin{matrix} P_{t} & = \sqrt{3} \cdot U \cdot I \cdot \cos φ \\ 1150 & = \sqrt{3} \cdot 230 \cdot 5 \cdot \cos φ \\ \cos φ & = \frac{1150}{\sqrt{3} \cdot 230 \cdot 5} \approx 0,58 \end{matrix}

Sensorveiledning

Oppgaven gir til sammen 4 poeng

For 2 poeng må svar og benevning være korrekt. Riktig svar uten benevning gis 1 poeng, og korrekt brukt (og innsatt i) formel, men med gal utregning gis ett poeng.

For 2 poeng må $\cos φ$ være beregnet riktig, desimaltall og eksakt svar likestilles. Dette er en relativt omfattende oppgave, hvor det er mulig å gi 1 poeng dersom eksaminanden viser relevant kompetanse uten å likevel komme fram til riktig resultat.

Oppgavedata

Hentet fra: 1P-Y EL V2023, del 2, oppgave 1
Del: Del 2, alle hjelpemidler — les om hjelpemidler
Hjelpemidler: Kalkulator
CAS
Graftegner og regneark
Lærebok, formelsamling og egne notater
Ikke åpent internett, kommunikasjon med andre eller kunstig intelligens.
Kategori: 2
Vanskegrad: 2
Poeng: 4
Temaer: Effekttrekant, Formler, Elektrofag
Kompetansemål: Tolke og bruke samansette måleiningar i praktiske samanhengar og velje eigna måleining
Tolke og bruke formlar som gjeld daglegliv og yrkesliv
Bruke trigonometri til å rekne ut lengder, vinklar og areal i trekantar i problemløysing innanfor elektro og datateknologi
